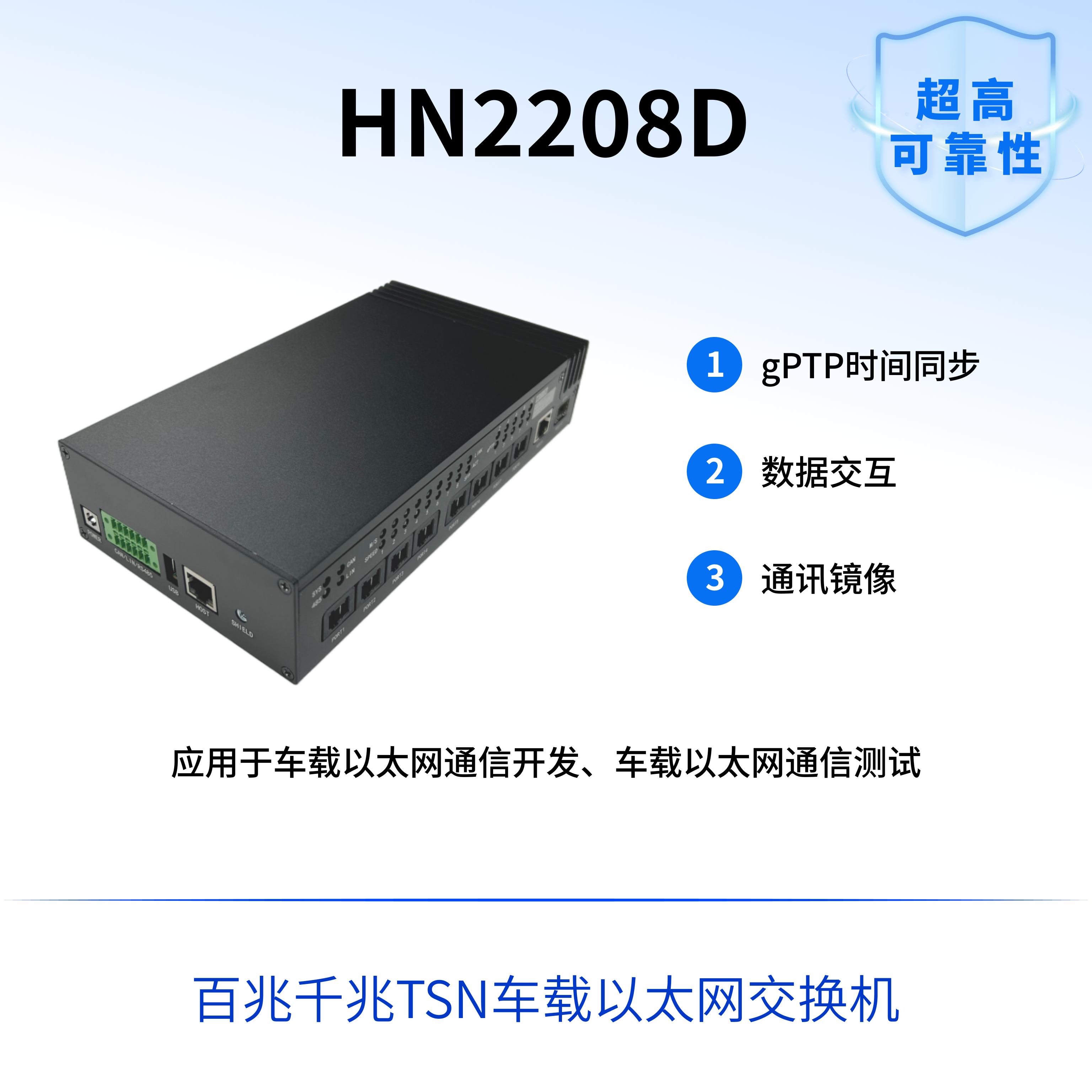

HN2208D - 车载以太网交换机

概述：

HN2208D是上海合兴软件科技有限公司自主开发的一款10端口百兆/千兆车载以太网 TSN 交换机，可以实现多通道车载以太网gPTP时间同步、数据交互、通讯镜像等功能。

产品通过EMC测试(浪涌：1.2/50us，线对地：±2K，线对线：±1K，ESD：接触：±6K，空气：±8K，脉冲群：5/50ns，±2KV，100Khz，辐射抗扰：IEC 61000-4-3，辐射骚扰：classA)，盐雾测试(72小时中性盐雾)，高低温运行和启动测试(-40℃~85℃)，TC8测试(IOP+PMA)，思博伦打流仪测试(RFC2544 Frame Loss Test)，可应用于高可靠性数据传输场景。

特性：

• 支持8通道100/1000BaseT1

• 支持1通道100/1000Base RJ45

• 支持1通道1/10GBaseSFP+

• 支持gPTP/ 802.1AS-2011

• 支持VLAN 配置

• 支持双VLAN（QinQ）配置

• 支持默认VLAN 配置

• 支持端口转发配置

• 支持端口镜像配置

• 支持Jumbo Frame

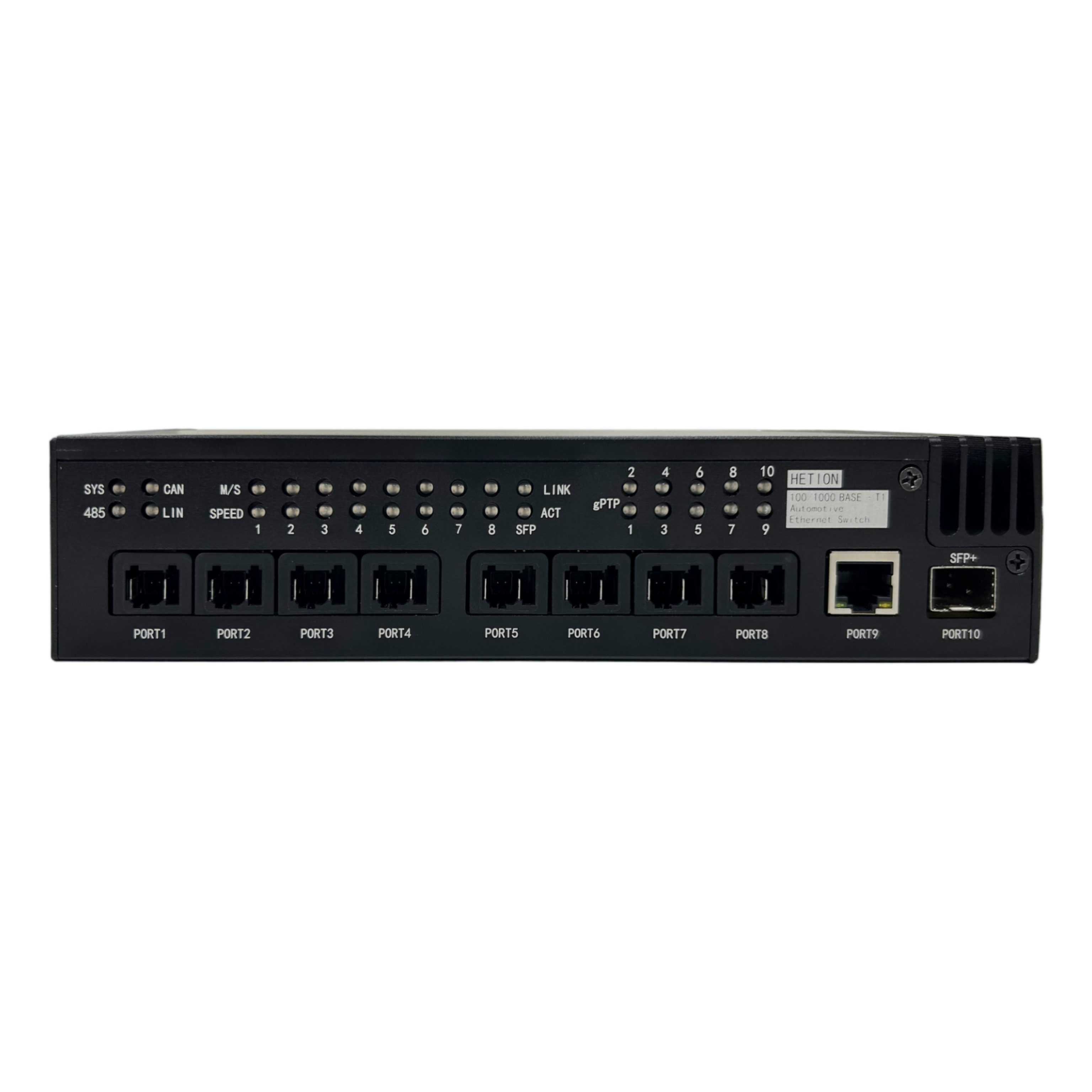

• 支持LED显示车载以太网各通道：速率，主从模式，

• 支持LED显示以太网各通道：gPTP端口状态，link，act工作状态

• 支持两种车载以太网接口可供选择：TE MATEnet，罗森博格H-MTD

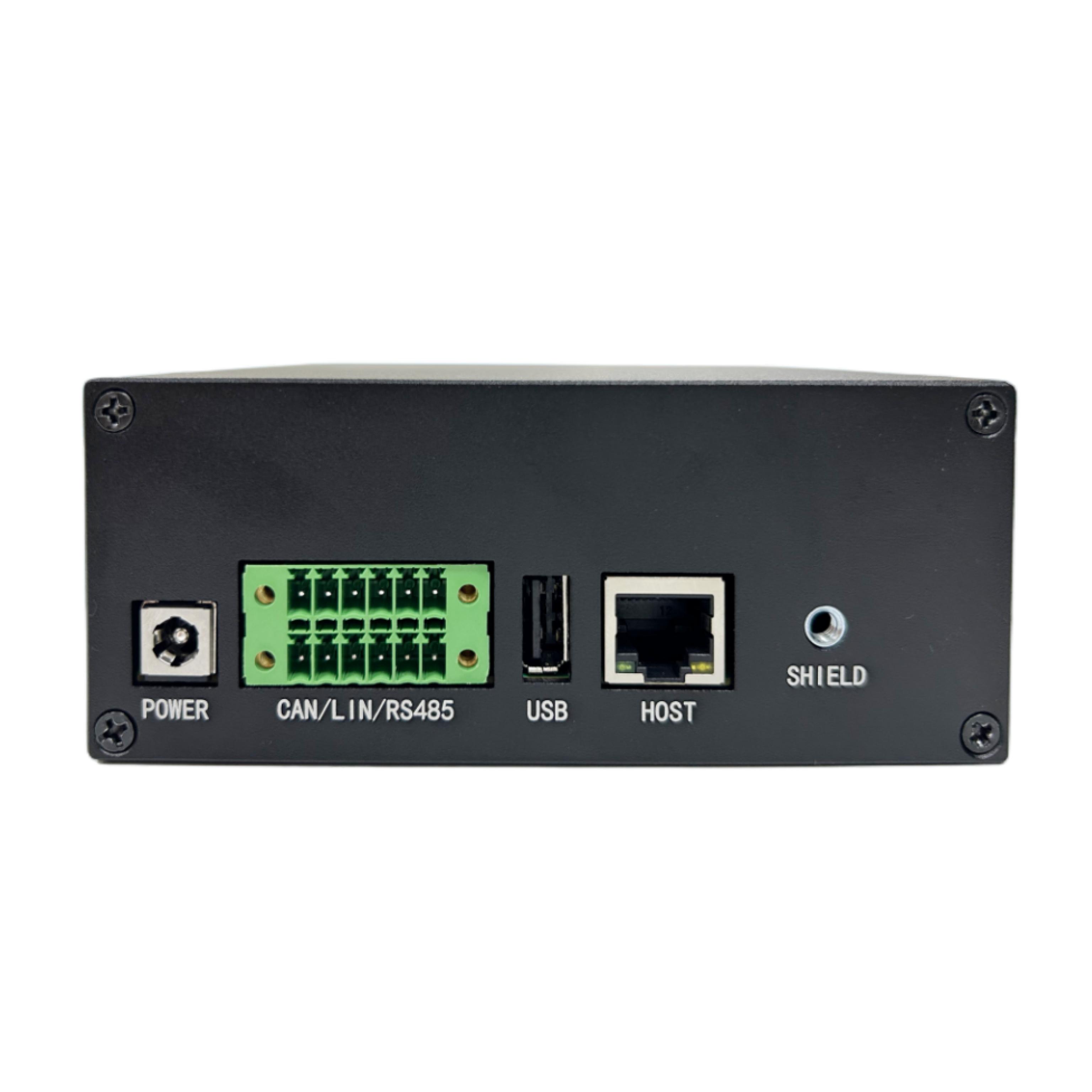

• 支持1路100Base RJ45，用于交换机Web控制管理

• 支持5.5mmDC电源接口

• 工作电压：DC 6-36V

• 整机功耗：<15W

• 工作温度范围：-40℃~85℃

• 产品尺寸：铝合金外壳尺寸220mmx121.5mmx49.5mm(不包含壁挂耳朵，耳朵安装长度可调)

典型应用：

• 车载以太网通信开发

• 车载以太网通信测试
