HN2202A - 车载以太网转换器

概述：

车载以太网转换器可实现100BASE-T1或1000BASE-T1车载以太网和100BASE-Tx或1000BASE-T传统以太网设备之间的点对点通信。

车载以太网PHY和传统以太网PHY均采用Marvell芯片，延时小，抖动小，无丢包，稳定性好，兼容Broadcom，Marvell，TI，Realtek，NXP车载以太网。

电源采用TI高效DCDC芯片，具有输入电压宽(范围6-36V)，工作稳定，纹波小等优点。

产品通过EMC测试(浪涌:1.2/50us，线对地：±2K，线对线：±1K，ESD:接触:±6K，空气:±8K,脉冲群:5/50ns，±2KV，100Khz,辐射抗扰:IEC 61000-4-3,辐射骚扰:classA)，盐雾测试(72小时中性盐雾)，高低温运行和启动测试(-40℃~85℃)，TC8测试(IOP+PMA)，思博伦打流仪测试(RFC2544 Frame Loss Test),可应用要求高可靠性数据传输场景。

参数信息：

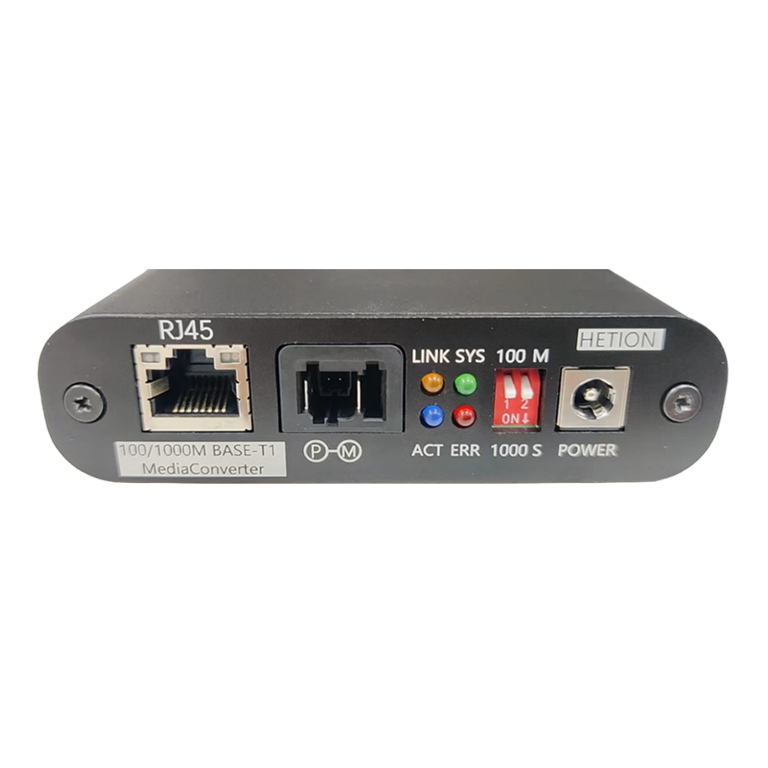

• 支持两种车载以太网接口可供选择：TE MATEnet，罗森博格H-MTD

• 支持5.5mmDC电源接口

• 支持LED显示车载以太网工作状态

• 支持LED显示系统工作状态

• 支持带指示灯传统以太网RJ45接口

• 支持2位拨码开关进行主从设置和千兆/百兆切换

• 支持T1端口极性自适应

• 工作电压：DC:6-36V

• 整机功耗：<2W

• 工作温度范围：-45℃~85℃

• 产品尺寸：铝合金外壳尺寸100x26x65mm

典型应用：

• 车载以太网通信开发

• 车载以太网通信测试
