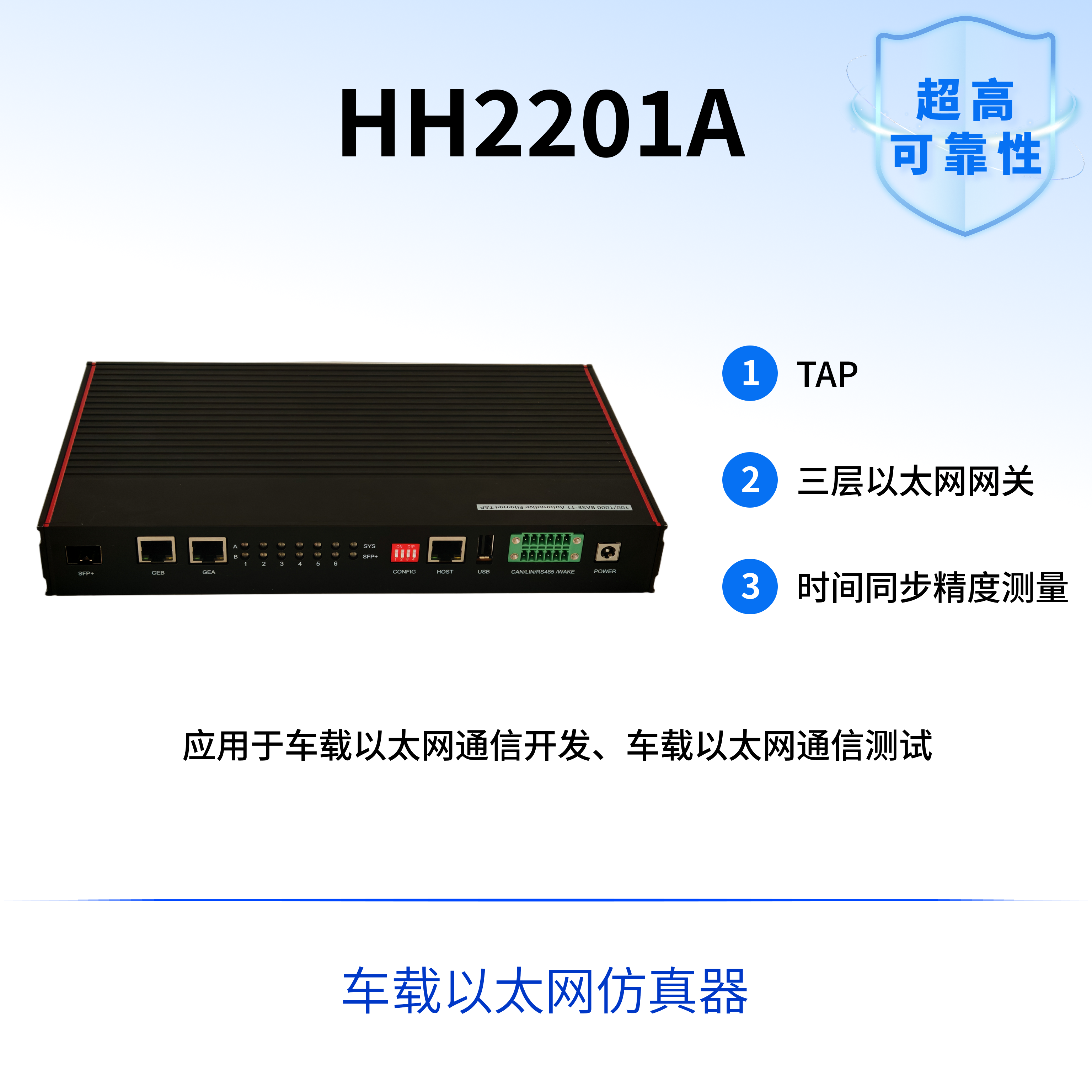

HH2201A - 车载以太网仿真器

概述：

上海合兴的HH2201A是车载以太网系列产品之一，核心功能包括TAP、三层以太网网关、时间同步精度测量。

作为TAP：能够捕获多达6条100/1000 BASE-T1链路的数据流量，每条链路可连接两个被测设备（DUT）。捕获操作不会对原网络造成干扰，并且能够提供8纳秒分辨率的硬件时间戳，从而能够对AVB/TSN数据流量 进行详细分析。采集的数据可以使用CMP协议进行封包，并通过以太网连接到log记录终端，如计算机或数据记录仪。适用于车载测试台架、实验室、开发验证等高可靠性数据采集场景。

作为以太网网关：支持单个测试主机同时连接和测试多达12个具有相同属性（物理MAC、IP地址）的被测设备，适用于如板卡、车辆、工控机等，并且支持DoIP和SOME/IP等应用层协议，可用于DV测试、耐久测试、老化测试等场景。

作为时间同步精度测量仪：使用Reverse Sync测量方法，允许网络中的接收节点主动向发送节点反馈自身同步状态，避免了依赖外部设备（如示波器），从而简化部署并提升可靠性。

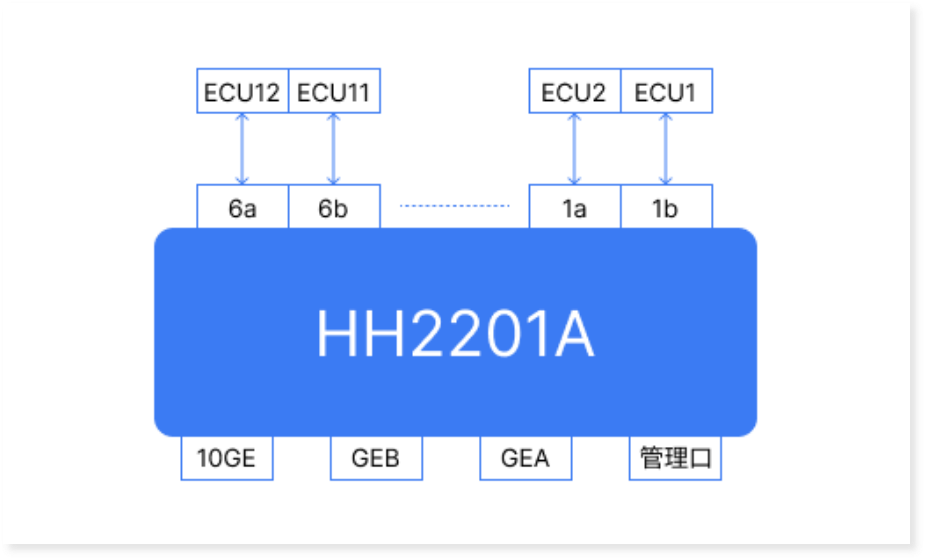

功能框图：

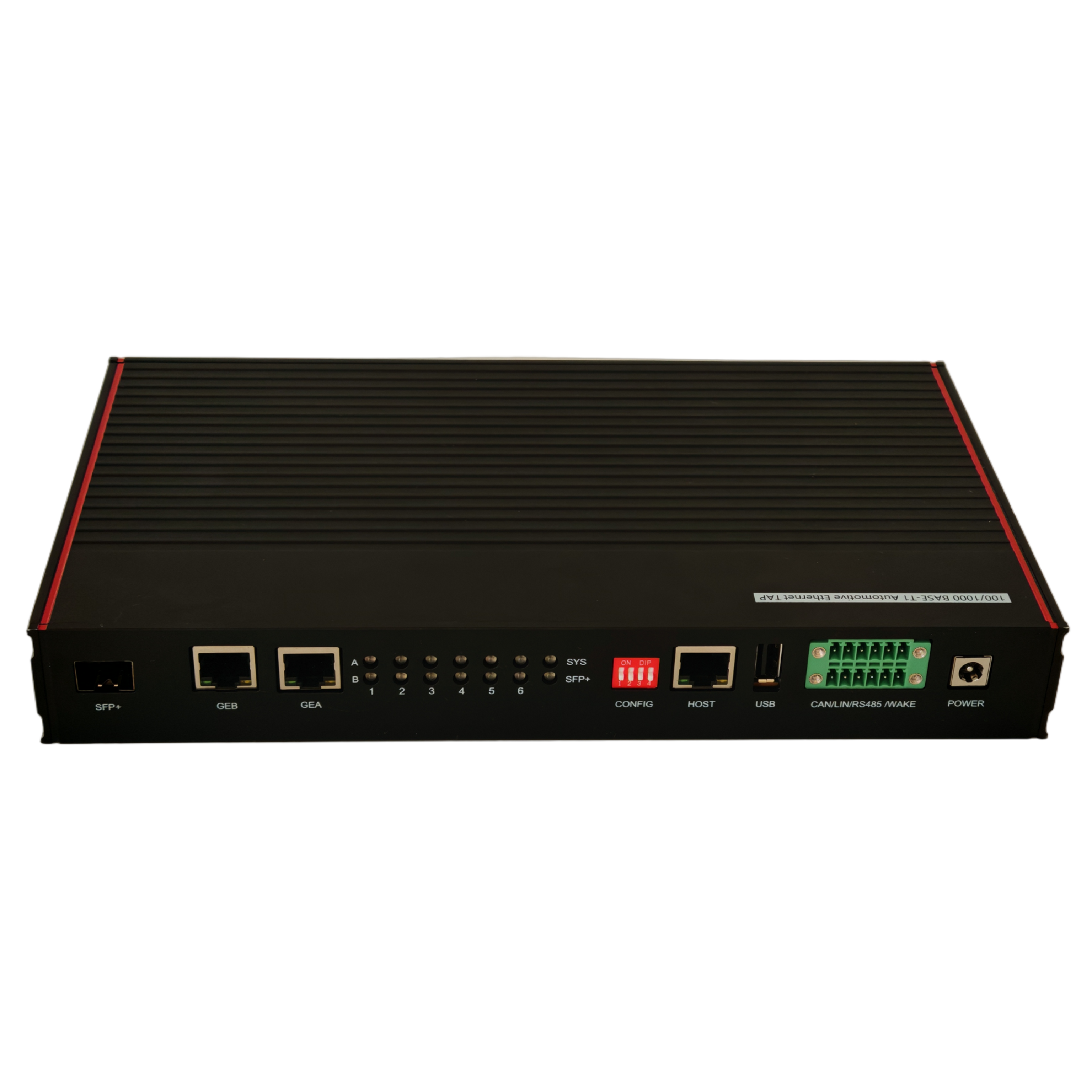

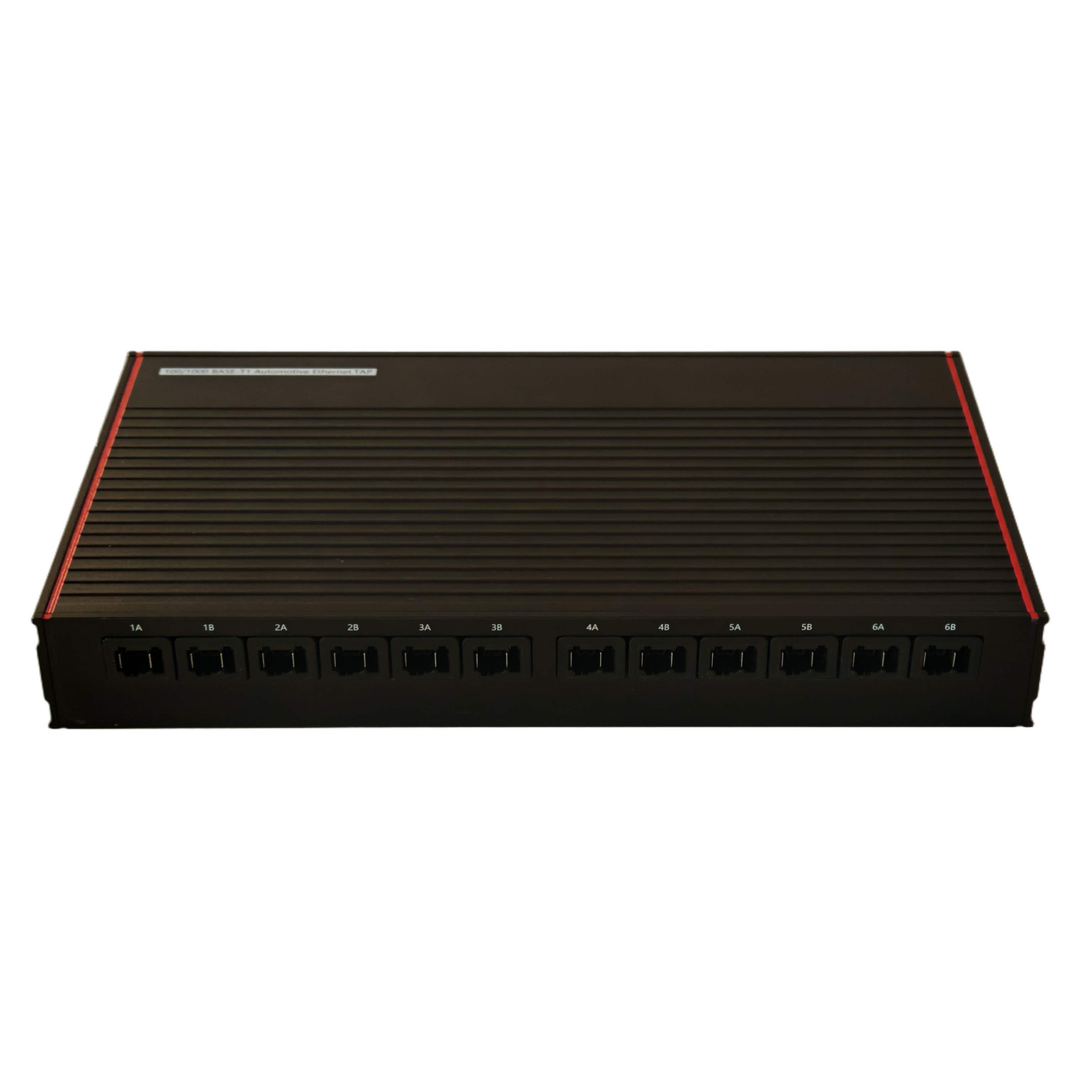

参数信息：

● 6对100/1000Base-T1捕获通道，泰科或罗森博格接口

● 2个100/1000Base-T输出通道，RJ45端口

● 1个100/1000Base-T配置端口，RJ45端口，用于Web控制管理

● 1个10G输出通道，SFP+端口

● 支持时间同步，gptp(802.1AS)协议（主/从）

● TAP功能

● 支持设置多种过滤器

● 支持8ns时间戳精度

● TAP模块启动时间<300ms

● 启动缓冲区（最高达2GB）

● 支持CMP封包输出

● 支持TAP设备级联

● 支持gptp时间同步偏差测量功能，使用Reverse Sync测量方法

● 支持三层车载以太网网关功能

● 支持同时对多个相同IP地址/MAC地址的设备访问

● 支持VLAN报文转发

● 支持DoIP协议的双向透传，提供DoIP诊断模块的协议栈软件

● 支持SOME/IP协议的双向透传

● 支持iPerf网络性能双向测试

● 支持5.5mmDC电源接口

● 工作电压：DC:6-36V（典型12V）

● 整机功耗：<36W

● 工作温度范围：-40℃~75℃

● 产品尺寸：外壳尺寸262mmx152mmx35mm

典型应用：

车载以太网通信开发

车载以太网通信测试
