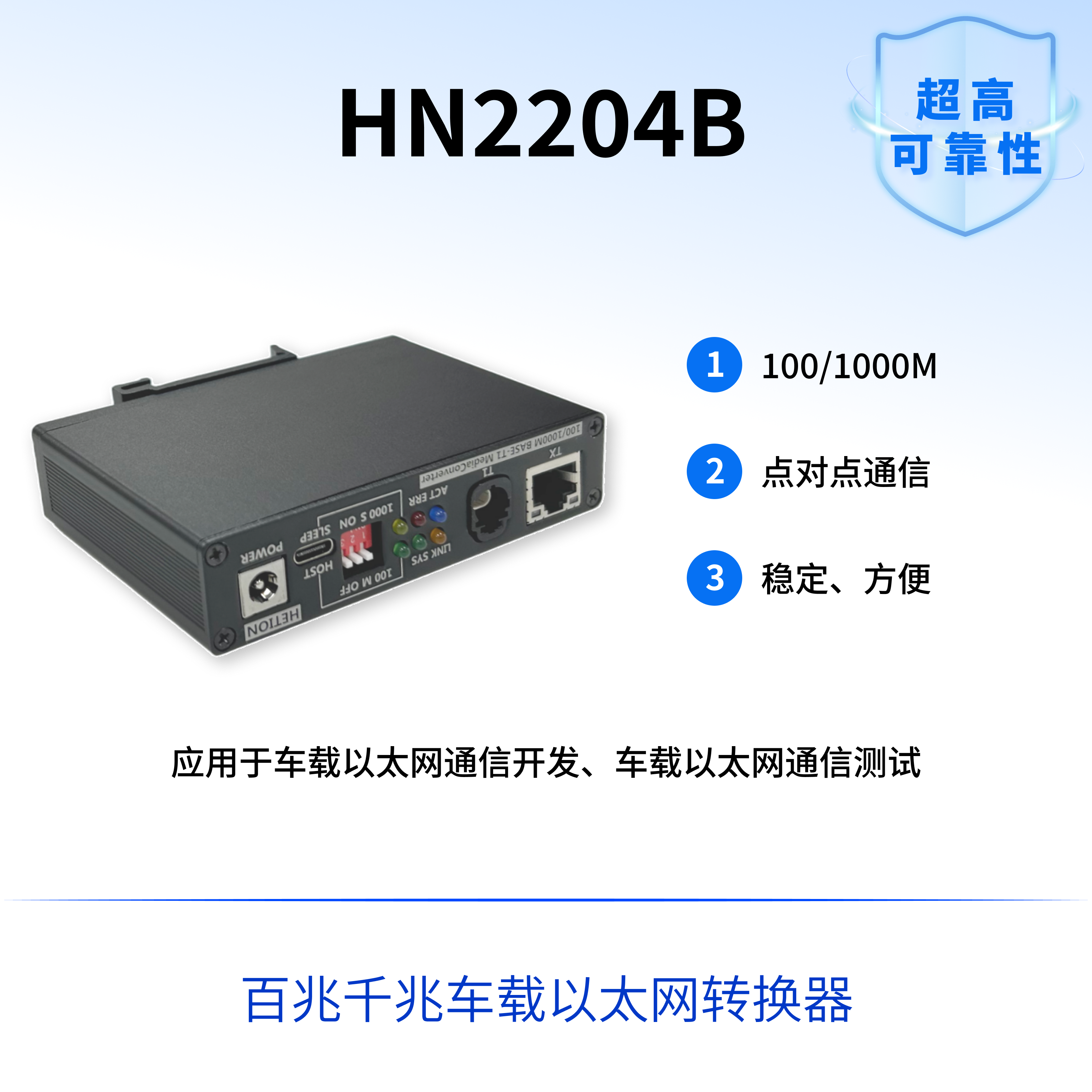

HN2204B - 车载以太网转换器

概述：

车载以太网转换器可实现100BASE-T1或1000BASE-T1车载以太网和100BASE-Tx或1000BASE-T传统以太网设备之间的点对点通信。

车载以太网PHY和传统以太网PHY均采用Marvell芯片，延时小，抖动小，无丢包，稳定性好，兼容Broadcom，Marvell，TI，Realtek，NXP车载以太网。

支持程控进行休眠唤醒，包括“lEEE Power Down mode”和“LPSD”和“TC10”三种模式。

支持程控进行tx和t1 phy的寄存器读写。

电源采用TI高效DCDC芯片，具有输入电压宽(范围6-36V)，工作稳定，纹波小等优点。

参数信息：

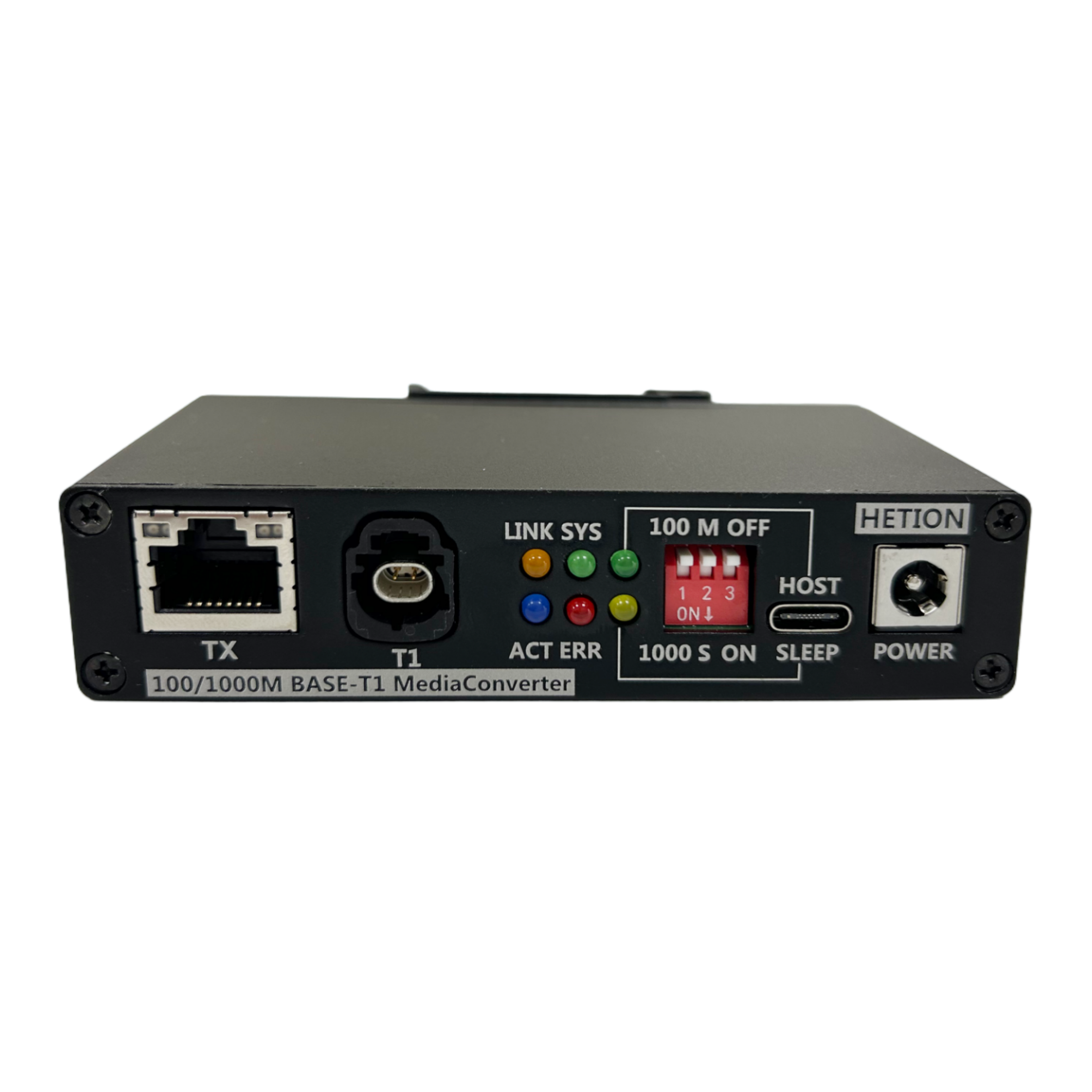

• 支持两种车载以太网接口可供选择：TE MATEnet，罗森博格H-MTD

• 支持5.5mmDC电源接口

• 支持USBTypeC程控

• 支持LED显示车载以太网工作状态

• 支持LED显示系统工作状态

• 支持LED显示休眠唤醒状态

• 支持LED显示程控状态

• 支持带指示灯传统以太网RJ45接口

• 支持3位拨码开关进行：主从设置，千兆/百兆切换，休眠唤醒功能启用设置

• 支持T1端口极性自适应

• 工作电压：DC:6-36V

• 整机功耗：<2W

• 工作温度范围：-45℃~85℃

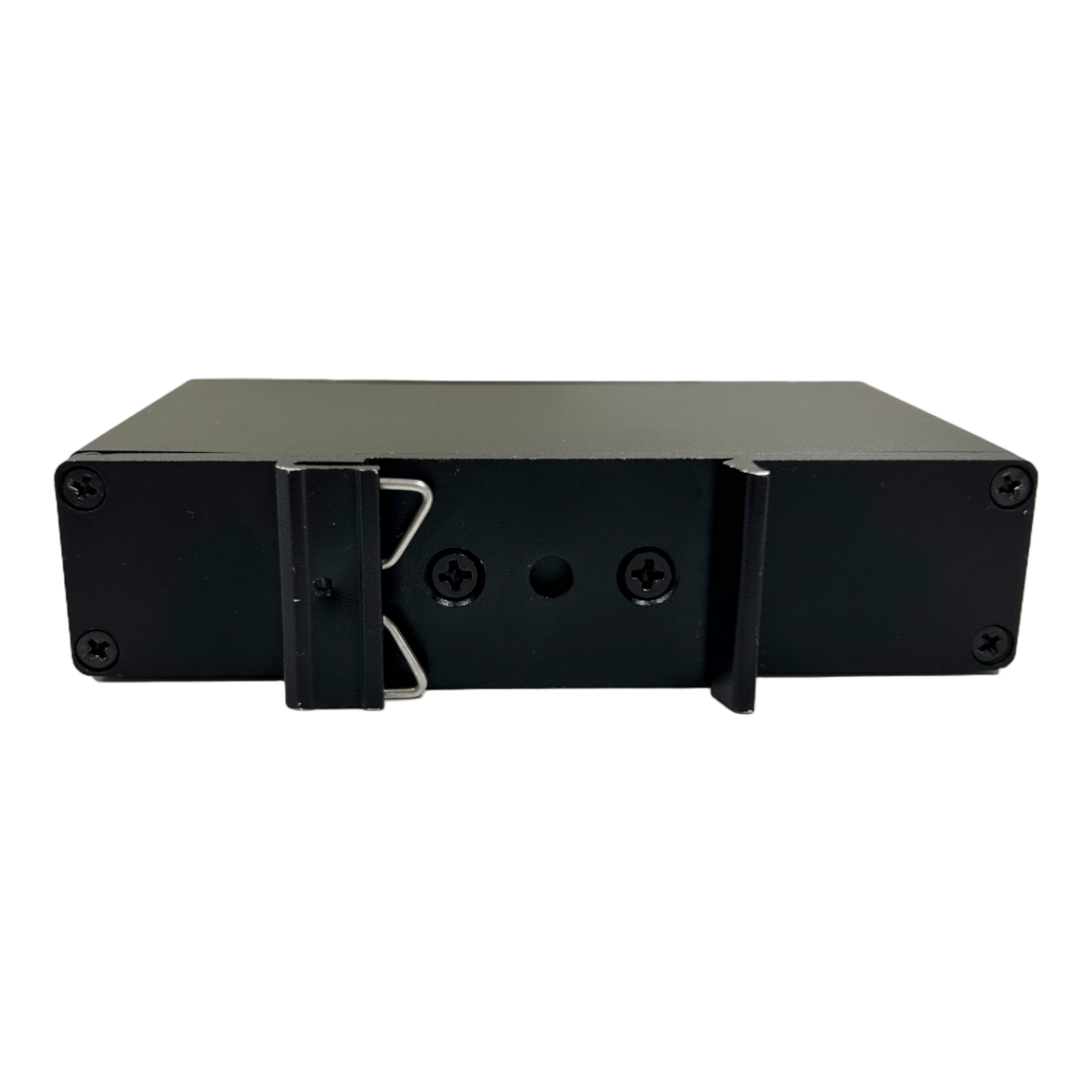

• 产品尺寸：铝合金外壳尺寸100x23.5x50mm

典型应用：

• 车载以太网通信开发

• 车载以太网通信测试
